壓縮式垃圾車廠家介紹壓縮式垃圾車操作

一、新型壓縮垃圾車操作及結構示意圖展示和詳細說明

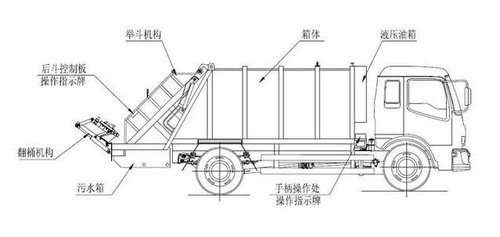

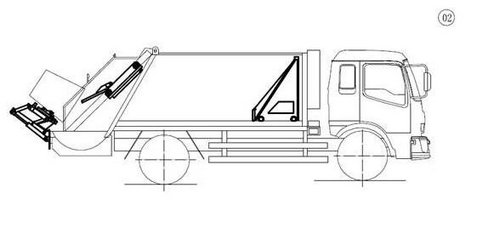

在眾多垃圾車車型中，壓縮垃圾車車型結構最為復雜。其工作過程除了普通垃圾車具備的垃圾裝卸功能外，在垃圾裝運的同時利用舉升及液壓裝置完成垃圾的壓縮過程。以下是垃圾車工程部提供給我們的壓縮式垃圾車結構示意圖：

壓縮式垃圾車因其結構及功能的特殊性，在操作需按各功能提示按鈕操作。壓縮垃圾車在設計之初將簡單操作列入設計原理中，所有的操作過程通過駕駛室里的幾個功能按鍵均可完成。在裝載垃圾前，空載運轉達到6個標準時，掛上取力器（駕駛室內方向盤左下方），檢查各部件有無泄漏或異常后，再按照操作旋鈕牌指示位置進行操作；

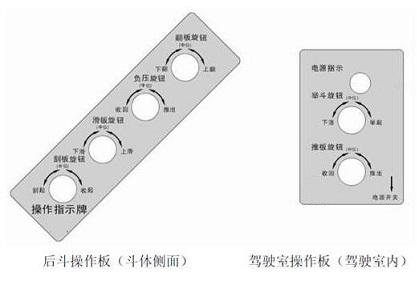

壓縮式垃圾車操作旋鈕指示牌如圖：

二、壓縮式垃圾車裝垃圾時的操作步驟：

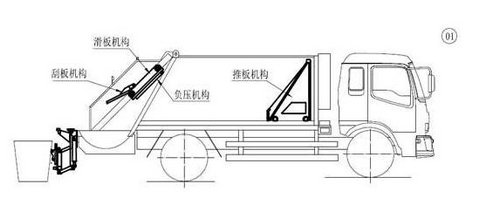

1.旋轉壓縮式垃圾車翻桶（板）操作旋鈕至左下翻位，使翻桶（板）機構放下，松開旋鈕回中位，然后旋轉刮板操作旋鈕至右收起位，刮板收起，松開旋鈕回中位，準備開始掛桶。如圖：

2.壓縮式垃圾車掛上垃圾桶，旋轉翻桶操作旋鈕至右上翻位置，垃圾桶向上翻轉，垃圾自動卸入圓弧形斗體內，松開旋鈕回中位；

如圖：

3.旋轉翻桶操作旋鈕至左下翻位置，垃圾桶回置，松開旋鈕回中位；然后旋轉滑板操作旋鈕至左下滑位置，滑板下滑（注意：刮板在向上收的位置），松開旋鈕回中位，準備收刮垃圾；如圖：

4.旋轉壓縮式垃圾車刮板操作旋鈕至左刮起位置，刮板沿圓弧斗體刮起垃圾，松開旋鈕回中位；如圖

5.旋轉壓縮式垃圾車滑板操作旋鈕至右上滑位置（注意：刮板下油缸座必須超過行程開關標記位置），滑板帶動刮板同時上滑，松開旋鈕回中位，垃圾被刮板帶起，準備推進垃圾；如圖

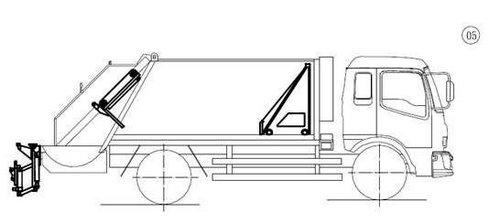

6.旋轉壓縮式垃圾車負壓操作旋鈕至右推出位置，垃圾被負壓板推入車箱內，松開旋鈕回中位；如圖

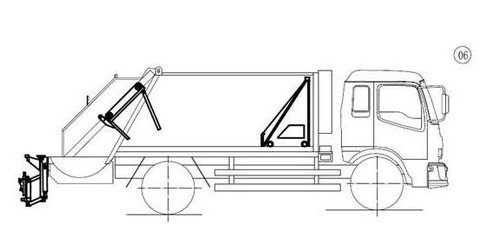

7.旋轉負壓操作旋鈕至左收回位置，負壓板收回，松開旋鈕回中位，完成1次垃圾的裝載；如圖

若再次裝載垃圾，請?jiān)倮^續從步驟1（旋轉刮板操作旋鈕至收位，準備開始掛桶）開始循環操作；

若不需要再次裝載，旋轉翻桶操作旋鈕至右上翻位置，翻桶機構翻起，然后松開取力器，壓縮式垃圾車整車方可移動。

壓縮式垃圾車卸垃圾時操作步驟示意圖：

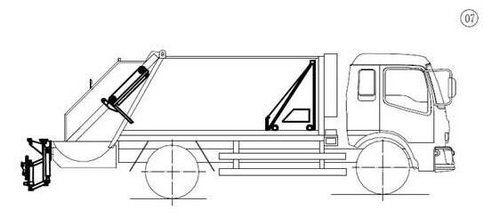

8.在卸垃圾前，壓縮式垃圾車整車運轉達到6個標準氣壓時，掛上取力器，在前級二聯多路閥處旋轉舉斗操作旋鈕至右舉起位置，斗體被舉起，松開旋鈕回中位，準備卸垃圾；如圖

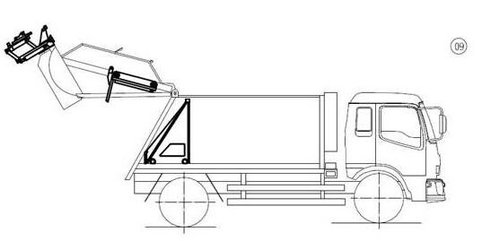

9.旋轉推板操作旋鈕至右推出位置，車箱內推板將垃圾推出車箱，松開旋鈕完成卸垃圾工作；如圖

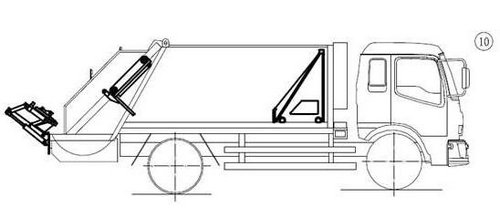

10.旋轉推板操作旋鈕至左收回位置，推板被收回，松開旋鈕；再旋轉舉斗操作旋鈕至左下落位置，斗體放下并與車箱鎖緊，松開旋鈕，同時松開取力器（若翻桶機構為放下位置，請將其翻上），此時壓縮式垃圾車整車可移動。整車移動時各機構位置如圖所示

手動手柄操作（此操作應在電控旋鈕失靈時應急使用）
